Opis

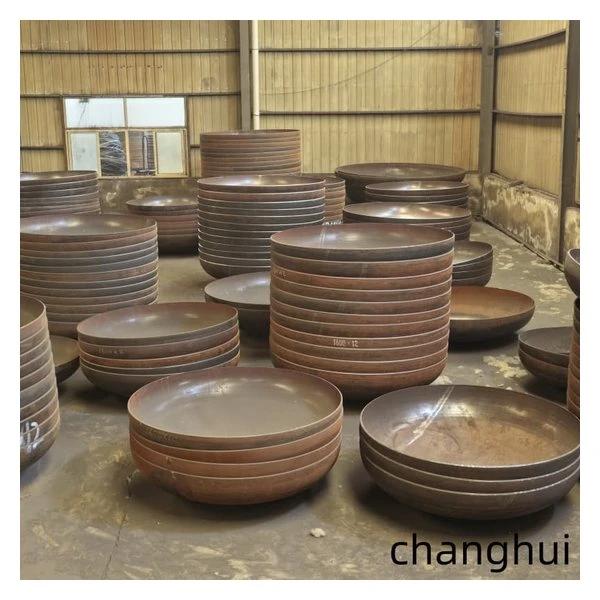

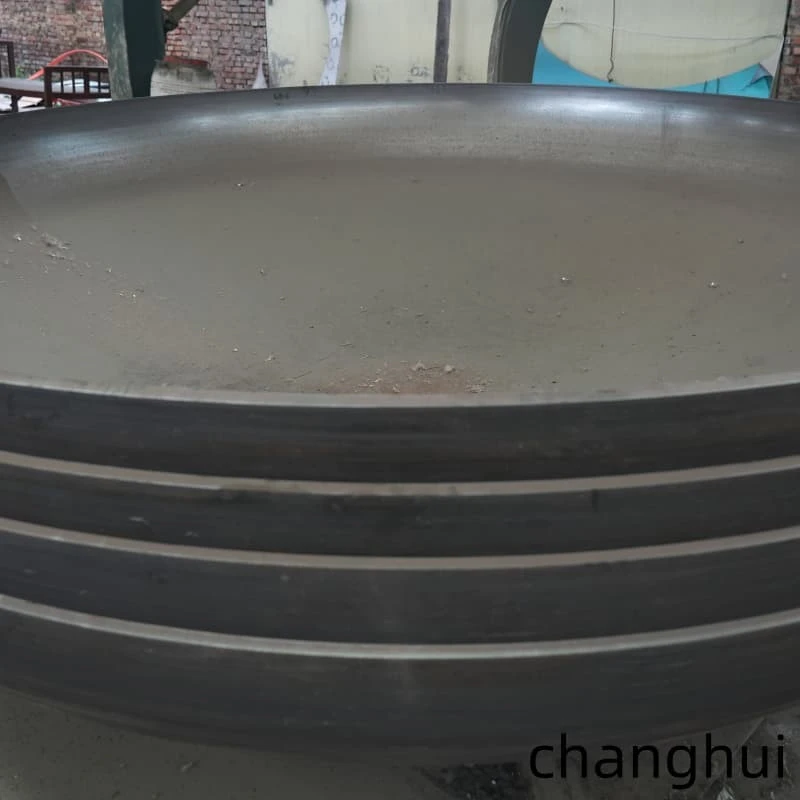

Krona sledi gladki eliptični krivulji in doseže ravno prirobnico brez ostrega preloma, pri čemer ostane uporaben rob za obodni spoj. eliptične ploščate glave so lahko izdelane iz ogljikovega jekla, nerjavečega jekla, SA516 Gr70 ali SA516 Gr60. Glede na stanje plošče, premer in debelino uporabljamo hidravlično stiskanje ali hladno in vroče predenje. Linija stiskalnic vključuje opremo 315T, 500T, 1000T in 1200T. Po oblikovanju se rob obreže in prirobnica popravi za prileganje lupine-navzgor. Poševni robovi, odprtine, orientacijske oznake, luženje, pasiviranje, poliranje ali priprava premaza se lahko dokončajo pred odpremo.
Glavne aplikacije
Lupine reaktorja in separatorja, pri katerih mora konec posode ostati znotraj določene skupne dolžine.
Toplotni izmenjevalniki, kotli, sprejemniki zraka in procesni rezervoarji, ki uporabljajo varjene končne zapore.
Horizontalne in navpične posode za shranjevanje, kjer eliptične ploščate glave vplivajo na notranjo prostornino in zračnost šob.
Nadomestna dela za obstoječe lupine s fiksnimi premeri, višinami prirobnic ali priključnimi položaji.
Parametri izdelka
|
št. |
Nazivni premer DN/mm |
Skupna globina H/mm |
Notranja površina A/m² |
Zmogljivost V/m³ |
št. |
Nazivni premer DN/mm |
Skupna globina H/mm |
Notranja površina A/m² |
Zmogljivost V/m³ |
|
1 |
300 |
100 |
0.1211 |
0.0053 |
34 |
2900 |
765 |
9.4807 |
3.4567 |
|
2 |
350 |
113 |
0.1603 |
0.0080 |
35 |
3000 |
790 |
10.1329 |
3.8170 |
|
3 |
400 |
125 |
0.2049 |
0.0115 |
36 |
3100 |
815 |
10.8067 |
4.2015 |
|
4 |
450 |
138 |
0.2548 |
0.0159 |
37 |
3200 |
840 |
11.5021 |
4.6110 |
|
5 |
500 |
150 |
0.3103 |
0.0213 |
38 |
3300 |
865 |
12.2193 |
5.0463 |
|
6 |
550 |
163 |
0.3711 |
0.0277 |
39 |
3400 |
890 |
12.9581 |
5.5080 |
|
7 |
600 |
175 |
0.4374 |
0.0353 |
40 |
3500 |
915 |
13.7186 |
5.9972 |
|
8 |
650 |
188 |
0.5090 |
0.0442 |
41 |
3600 |
940 |
14.5008 |
6.5144 |
|
9 |
700 |
200 |
0.5861 |
0.0545 |
42 |
3700 |
965 |
15.3047 |
7.0605 |
|
10 |
750 |
213 |
0.6686 |
0.0663 |
43 |
3800 |
990 |
16.1303 |
7.6364 |
|
11 |
800 |
225 |
0.7566 |
0.0796 |
44 |
3900 |
1015 |
16.9775 |
8.2427 |
|
12 |
850 |
238 |
0.8499 |
0.0946 |
45 |
4000 |
1040 |
17.8464 |
8.8802 |
|
13 |
900 |
250 |
0.9487 |
0.1113 |
46 |
4100 |
1065 |
18.7370 |
9.5498 |
|
14 |
950 |
263 |
1.0529 |
0.1300 |
47 |
4200 |
1090 |
19.6493 |
10.2523 |
|
15 |
1000 |
275 |
1.1625 |
0.1505 |
48 |
4300 |
1115 |
20.5832 |
10.9883 |
|
16 |
1100 |
300 |
1.3980 |
0.1980 |
49 |
4400 |
1140 |
21.5389 |
11.7588 |
|
17 |
1200 |
325 |
1.6552 |
0.2545 |
50 |
4500 |
1165 |
22.5162 |
12.5644 |
|
18 |
1300 |
350 |
1.9340 |
0.3208 |
51 |
4600 |
1190 |
23.5152 |
13.4060 |
|
19 |
1400 |
375 |
2.2346 |
0.3977 |
52 |
4700 |
1215 |
24.5359 |
14.2844 |
|
20 |
1500 |
400 |
2.5568 |
0.4860 |
53 |
4800 |
1240 |
25.5782 |
15.2003 |
|
21 |
1600 |
425 |
2.9007 |
0.5864 |
54 |
4900 |
1265 |
26.6422 |
16.1545 |
|
22 |
1700 |
450 |
3.2662 |
0.6999 |
55 |
5000 |
1290 |
27.7280 |
17.1479 |
|
23 |
1800 |
475 |
3.6535 |
0.8270 |
56 |
5100 |
1315 |
28.8353 |
18.1811 |
|
24 |
1900 |
500 |
4.0624 |
0.9687 |
57 |
5200 |
1340 |
29.9644 |
19.2550 |
|
25 |
2000 |
525 |
4.4930 |
1.1257 |
58 |
5300 |
1365 |
31.1152 |
20.3704 |
|
26 |
2100 |
565 |
5.0443 |
1.3508 |
59 |
5400 |
1390 |
32.2876 |
21.5281 |
|
27 |
2200 |
590 |
5.5229 |
1.5459 |
60 |
5500 |
1415 |
33.4817 |
22.7288 |
|
28 |
2300 |
615 |
6.0233 |
1.7588 |
61 |
5600 |
1440 |
34.6975 |
23.9733 |
|
29 |
2400 |
640 |
6.5453 |
1.9905 |
62 |
5700 |
1465 |
35.9350 |
25.2624 |
|
30 |
2500 |
665 |
7.0891 |
2.2417 |
63 |
5800 |
1490 |
37.1941 |
26.5969 |
|
31 |
2600 |
690 |
7.6545 |
2.5131 |
64 |
5900 |
1515 |
38.4749 |
27.9776 |
|
32 |
2700 |
715 |
8.2415 |
2.8055 |
65 |
6000 |
1540 |
39.7775 |
29.4053 |
|
33 |
2800 |
740 |
8.8503 |
3.1198 |
- |
- |
- |
- |
- |
Naše storitve
Izbira materialov vključuje ogljikovo jeklo, nerjavno jeklo, SA516 Gr70 in SA516 Gr60.
Stiskanje se uporablja za številne običajne dimenzije, medtem ko predenje podpira večje premere in manj običajne profile.
Obrezovanje robov, posnemanje, odpiranje, označevanje smeri in pripravo površine lahko opravite v delavnici.
Potrdila o materialu, zapisi o dimenzijah, poročila o inšpekcijskih pregledih in potrdila o izdelku lahko potujejo s pošiljko.
Izvozne podpore in odpremne oznake so načrtovane glede na premer, zaključek in način dviganja.
Tehnično osebje lahko odgovori-na vprašanja in dokumentira vprašanja, potem ko izdelki prispejo do proizvajalca plovil.
Pogosto zastavljena vprašanja (FAQ)
V: Ali je mogoče glavo primerjati z obstoječo lupino?
O: Da. Izmerjeni obseg ali dejanski premer je mogoče uporabiti, ko je določena končna prilega-mera.
V: Ali je mogoče odpreti pred dostavo?
O: Da. Velikost luknje, lokacija, poševnina in usmerjenost morajo biti prikazani na odobreni risbi.
V: Katere podrobnosti so potrebne za eliptične ploščate glave?
O: Prosimo, pošljite razred materiala, osnovni premer, nazivno debelino, najmanjšo oblikovano debelino, ravno-višino prirobnice, podrobnosti robov, količino, standard in zahteve za inšpekcijo.
